2018年下半年网络工程师下午案例题真题

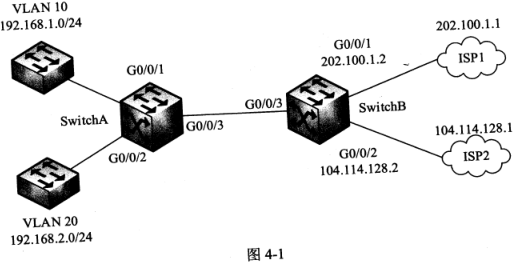

阅读以下说明，回答问题 1 至问题 3,将解答填入答题纸对应的解答栏内。 【说明】 某企业的网络结构如图 4-1 所示。企业使用双出口，其中 ISP1 是高速链路，网关为 202.100.1.2, ISP2 是低速链路，网关为 104.114.128.2。

[SwitchB] acl 3000

[SwitchB-acl-adv-3000] rule permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255

[SwitchB-acl-adv-3000] rule permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255

[SwitchB-acl-adv-3000] quit

[SwitchB] acl 3001 //匹配内网 192. 168.1.0/24 网段的用户数据流

[SwitchB-acl-adv-3001] rule permit ip source (1) 0.0.0.255

[SwitchB acl-adv-3001] quit

[SwitchB] acl 3002 //匹配内网 192.168.2.0/24 网段的用户数据流

[SwitchB-acl-adv-3002] rule permit ip (2) 192.168.2.0 0.0.0.255

[SwitchB-acl-adv-3002] quit

[SwitchB] traffic classifier c0 operator or

[SwitchB-classifier-c0] (3) acl 3000

[SwitchB-classifer-c0] quit

[SwitchB] traffic classifier c1 (4) or

[SwitchB-classifier-c1] if-match acl 3001

[SwitchB-classifer-c1] quit

[SwitchB] traffic classifier c2 operator or

[SwitchB-classifer-c2] if-match acl (5)

[SwitchB-classfer-c2] (6) quit

[SwitchB] traffic behavior. b0

[SwitchB-behavior-b0] (7)

[SwitchB-behavior-bO] quit

[SwitchB] traffic behavior. bl

[SwitchB-behavior-b1] redirect ip-nexthop (8)

[SwitchB-behavior-b1] quit

[SwitchB] traffic behavior. b2

[SwitchB-behavior-b2] redirect ip-nexthop (9)

[SwitchB-behavior-b2] quit

[SwitchB] traffic policy p1

[SwitchB-trafficpolicy-p1] classifier c0 behavior. (10)

[SwitchB-trafficpolicy-p1] classifier c1 behavior. (11)

[SwitchB-trafficpolicy-p1] classifier c2 behavior. b2

[SwitchB-trafficpolicy-p1] quit

[SwitchB] interface (12)

[SwitchB-GigabitEthenet0/0/3] traffic-policy pl (13) SwitchB-GigabitEthernet0/0/3] return

【问题 2】(2 分) 在问题 1 的配置代码中，配置 ACL 3000 的作用是: (14)。

【问题 3】(5 分，每空 1 分) 公司需要访问 Intermet 公网,计划通过配置 NAT 实现私网地址到公网地址的转换,ISP1 公 网地址范围为 202.100.1.1~202.100.1.5 ;ISP2 公网地址范围为 104.114.128.1~104.114.128.5。

请根据描述，将下面的配置代码补充完整。

.....

[SwitchB]nat address-group 0 202.100.1.3 202.100.1.5

[SwitchB]nat address-group 1 104.114.128.3 104.114.128.5

[SwitchB]acl number 2000

[SwitchB-acl-basic-2000]rule 5 (15) source 192.168.1.0 0.0.0.255

[SwitchB]acl number 2001

[SwitchB-acl-basic-2001]rule 5 permit source 192.168.2.0 0.0.0.255

[SwitchB]interface GigabitEthernet0/0/3

[SwitchB-GigabitEthernet0/0/3]nat outbound (16) address group 0 no-pat

[SwitchB-GigabitEthernnet0/0/3]nat outbound (17) address group 1 no-pat

[SwitchB-GigabitEthernet0/0/3]quit

[SwitchB] ip route-static 192.168.1.0 0.0.0.255 (18)

[SwitchB] ip route-static 192.168.2.0 0.0.0.255 (19) ...

阅读下列说明，回答问题 1 至问题 4,将解答填入答题纸的对应栏内。

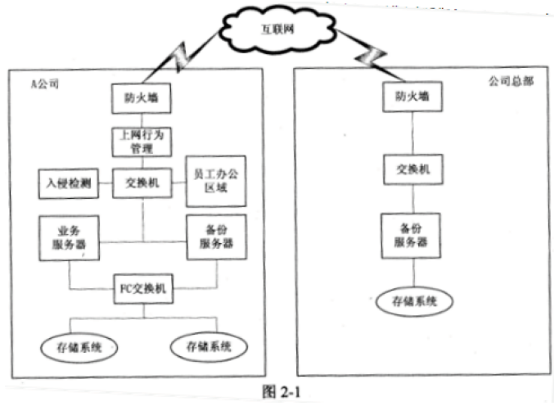

【说明】 图 2-1 为 A 公司和公司总部的部分网络拓扑,A 公司员工办公区域 DHCP 分配的 IP 段为 10.0.36.1/24，业务服务器 IP 地址为 10.0.35.1,备份服务器 IP 地址为 10.0.35.2;公司总部备份服 务器 IP 地址为 10.0.86.200。

网络威胁会导致非授权访问、信息泄露、数据被破坏等网络安全事件发生，其常见的网 络威胁包括窃听、拒绝服务、病毒、木马、 (1) 等， 常见的网络安全防范措施包括访问 控制、审计、身份认证、数字签名、 (2) 、 包过滤和检测等。

(1)备选答案: (2)A.数据完整性破坏 B.物理链路破坏 C.存储介质破坏 D.电磁干扰

(2)备选答案: (3)A.数据备份 B.电磁防护 C.违规外联控制 D.数据加密

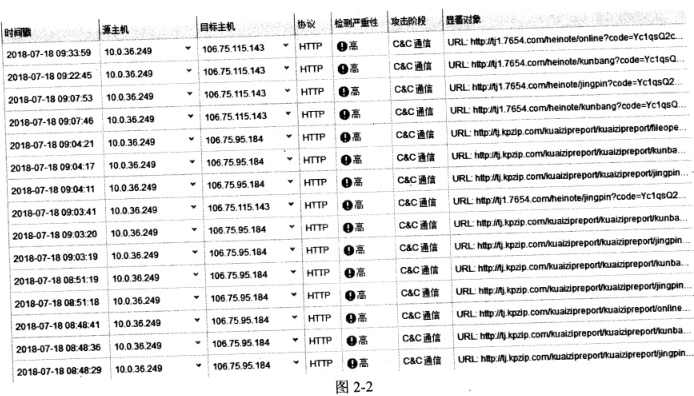

【问题 2】(6 分，每空 2 分) 某天，网络管理员在入侵检测设备.上发现图 2-2 所示网络威胁日志，从该日志可判断网 络威胁为 (3) ， 网络管理员应采取 (4) 、 (5) 等合理有效的措施进行处理。



(4)~(5)备选答案: A.源主机安装杀毒软件并查杀 B.目标主机安装杀毒软件并查杀 C.将上图所示 URL 加入上网行为管理设备黑名单 D.将上图所示 URL 加入入侵检测设备黑名单 E.使用漏洞扫描设备进行扫描

【问题 3】(4 分，每空 1 分) A 公司为保障数据安全，同总部建立 ipsecVPN 隧道，定期通过 A 公司备份服务器向公司 总部备份数据，仅允许 A 公司的备份服务器、业务服务器和公司总部的备份服务器通 讯，图 2-3 为 A 公司防火墙创建 VPN 隧道第二阶段协商的配置页面，请完善配置。其 中，本地子网: (6) 、 本地掩码: (7) 、 对方子网: (8) 、 对方掩码: (9) 。



阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。

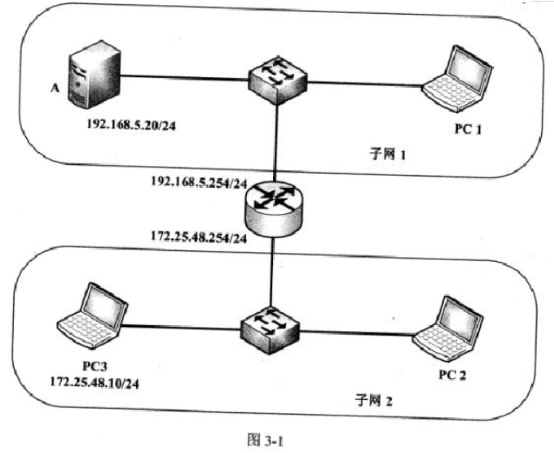

 【说明】某公司网络划分为两个子网，其中设备A是DHCP服务器，如图3-1所示。

 【问题1】(6分，每空2分) DHCP在分配IP地址时使用(1)的方式， 而此消息不能通过路由器，所以子网2中的 客，户端要自动获得IP地址，不能采用的方式是(2)。DHCP服务器向客户端出租的IP地址一般有一个租借期限，在使用租期过去(3)时,客户端会向服务器发送DHCP REQUEST报文延续租期。

(1)备选答案:A．单播B.多播C.广播D.组播

(2)备选答案:A.子网2设置DHCP服务器B.使用三层交换机作为DHCP中继C.使用路由器作为DHCP中继D. IP代理

(3)备选答案:  A.25% B.50% C.75% D.87.5%

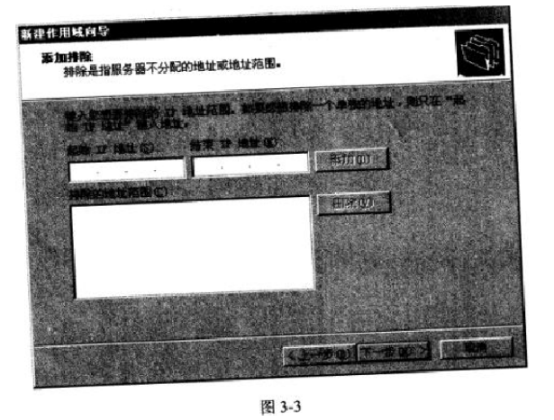

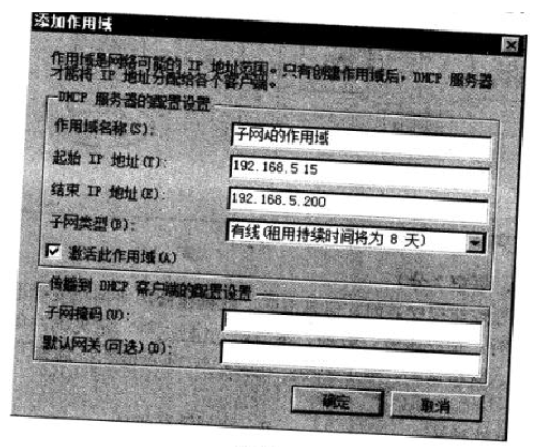

【问题2】(5分，每空1分)在设置DHCP服务时，应当为DHCP添加(4)个作用域。子网1按照图3-2添加作用域， 其中子网掩码为(5)， 默认网关为(6)。在此作用域中必须排除某个IP地址，如图3-3所示，其中“起始IP地址”处应填写(7)。 通常无线子网的默认租约时间为(8)

(8)备选答案:（6）A．8天B.6天C.2天D.6或8小时

【问题3】(4分，每空2分)如果客户机无法找到DHCP服务器，它将从(9)网段中挑选一个作为自己的IP地址，子 网掩码为(10)。

(9)备选答案:A.192.168.5.0  B.172.25.48.0  C. 169.254.0.0   D.0.0.0.0

阅读以下说明，回答问题 1 至问题 3，将解答填入答题纸对应的解答栏内。

【说明】

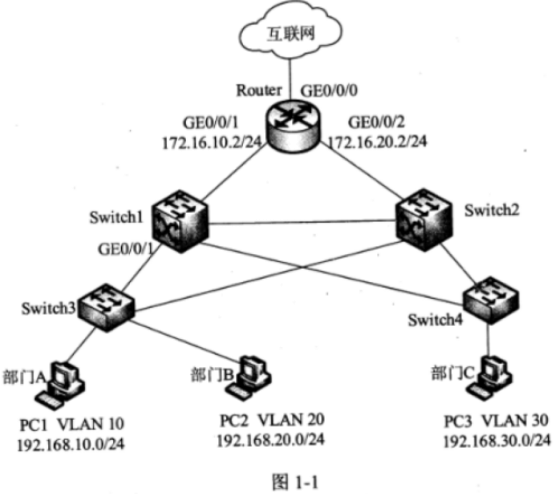

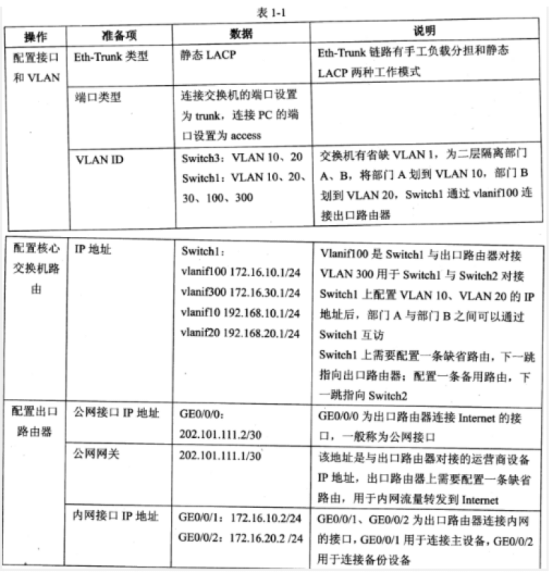

某园区组网方案如图 1-1 所示，数据规划如表 1-1 内容所示。

[HUAWEI] sysname Switch3

[Switch3] vlan batch (2)

[Switch3] interface GigabitEthernet 0/0/3

[Switch3-GigabitEthernet0/0/3] port link-type (3)

[Switch3-GigabitEthernet0/0/3] port trunk allow-pass vlan 10 20

[Switch3-GigabitEthernet0/0/3] quit

[Switch3] interface GigabitEthernet 0/0/1

[Switch3-GigabiEthernet0/0/1] port link-type (4)

[Switch3-GigabitEthernet0/0/1] port default vlan 10

[Switch3-GigabitEthernet/0/1] quit

[Switch3] stp bpdu-protection

【问题 2】 (8 分,每空 2 分) 以 Switch1 为例配置核心层交换机，创建其与接入交换机、备份设备以及出口路由器的 互通 VLAN,补充下列命令。

[HUAWEI] sysname Switch1

[Switchl] vlan batch (5)

[Switch1] interface GigabitEthernet/0/1

[Switchl-GigabitEthernet0/0/1] port link-type trunk

[Switchl-GigabitEthernet0/0/1] port trunk allow-pass (6)

[Switch1-GigabitEthernet0/0/1] quit

[Switch1] interface Vlanif 10

[Switch1-Vlanif10] ip address 192.168.10.1 24

[Switch1-Vlanif10] quit

[Switch1] interface Vlanif 20

[Switch1-Vlanif20] ip address 192.168.20.1 24

[Switch1-Vlanif20] quit

[Switchl] interface GigabitEthernet 0/0/7

[Switchl-GigabitEthernet0/0/7] port link-type trunk

[Switch1-GigabitEthernet0/0/7] port trunk allow-pass vlan 100

[Switch1-GigabitEthernet0/0/7] quit

[Switch1] interface Vlanif 100

[Switch1-Vlanif100] ip address (7)

[Switch1-Vlanif100] quit

[Switch1] interface Gigabitethernet 0/0/5

[Switch1-GigabitEthernet0/0/5] port link-type access

[Switch1-GigabitEthernet0/0/5] port default vlan 300

[Switchl-GigabitEthernet0/0/5] quit [Switch1 interface Vlanif 300

[Switchl-Vlanif300] ip address (8) [Switchl-Vlanif300] quit

【问题 3】(4 分，每空 2 分) 如果配置静态路由实现网络互通，补充在 Switch1 和 Router 上配置的命令片段。

[Switchl] ip route-static (9) /默认优先级

[Switchl] ip route-static 0.0.0.0 0.0.0.0 172.16.30.2 preference 70

[Router] ip route-static (10) /默认优先级

[Router] ip route-static 192. 168.10.0 255.255.255.0 172.16.10.1

[Router] ip route-static 192.168. 10.0 255.255.255.0 172.16.20.1 preference70

[Router] ip route-static 192.168.20.0 255.255.255.0 172.16.10.1

[Router] ip route-static 192.168.20.0 255.255.255.0 172.16.20.1 preference70
