2012年一二级注册结构工程师专业考试下午模拟试题(4)

某座跨河桥，采用钢筋混凝土上承式无铰拱桥，计算跨径为130m，假定拱轴线长度(Lo)为150m。试问，当验算主拱圈纵向稳定时，相应的计算长度(m)，与下列何项数值最为接近?

(

当估算围护结构风荷载时，试问，方案

拟建于8度抗震设防区，Ⅱ类场地，高度68m的钢筋混凝土框架一剪力墙结构，其平面布置有四个方案，各平面示意如图l2—16所示(单位：m)；该建筑竖向体形无变化。试问，如果仅从结构布置方面考虑，其中哪一个方案相对比较合理?

(A)方案(a)

(B)方案(b)

(C)方案(c)

(D)方案(d)

根据下列材料，请回答77~79题：

某拟建高度为59m的16层现浇钢筋混凝土框架—剪力墙结构，质量和刚度沿高度分布比较均匀，对风荷载不敏感，其两种平面方案如图l2—15所示。假设在如图所示的风作用方向两种结构方案的基本自振周期相同。

当估算主体结构的风荷载效应时，试问，方案a与方案b的风荷载标准值(kN/W)之比，与下列何项数值最为接近?

(A)1：1

(B)1：1.15

(C)1：1.2

(D)1.15：1

若该杆件的轴心拉力设计值为130kN，试问，接头每端所需的最少螺栓总数量(个)，与下列何项数值最为接近?

(A)14

(B)12

(C)10

(D)8

设置钢筋混凝土构造柱的多层砖房，采用下列何项施工顺序才能更好地保 证墙体的整体性?

(

支座处1号、2号板的人群荷载横向分布系数m0r1、m0r2，与下列何项数值最为接近?

(

根据以下资料，回答74~75题。

某受拉木构件由两端矩形截面干燥的油松木连接而成，顺纹受力，接头采用螺栓木夹板连接，夹板木材与主杆件相同，连接节点处的构造如图9—19所示。该构件处于室内正常环境，安全等级为二级，设计使用年限为50年，螺栓采用4.6级普通螺栓，其排列方式为两纵行齐列，螺栓纵向中距为9d，端距为7d。

当构件接头部位连接强度足够时，试问，该杆件的轴心受拉承载力(kN)，与下列何项数值最为接近?

(

某公路桥梁主桥为三跨变截面预应力混凝土连续箱梁结构，跨径布置为85m+120m+85m，两引桥各为3孔，各孔均采用50m预应力混凝土T型梁，桥台为埋置式肋板结构，耳墙长度为3500mm，前墙厚度400mm，两端伸缩缝宽度均为160mm。试问，该桥的全长(m)，与下列何项数值最为接近?

(

某群桩基础。桩径d=0.6m，桩长16.5m，桩配筋采用纵筋HRB335级钢筋，

凝土强度等级(225。施工工艺为泥浆护壁钻孔灌注桩(心=0.7)。试问，该轴心受压桩正截面受压承载力(kN)，与下列何项数值最为接近?

提示：按《建筑桩基技术规范》(JGJ 94—2008)计算。

(A)2605

(B)2655

(C)2705

(D)2735

根据以下资料，回答72~73题。

如图6-23所示由8块预制板拼装而成的梁桥，桥面净空为净一8.0+2×1.5m。预制板宽为1150mm，中部预留有孔洞。

支座处1号、2号板的汽车荷载横向分布系数m0q1、D0q2，与下列何项数值最为接近?

(A)0.022；0.5

(B)0.022；0.8

(C)0.018；0.5

(D)0.018；0.8

根据下列材料，请回答69~70题：

某群桩基础，桩径d=0.6m，桩的换算埋深

若沿z方向的剪力设计值v=1183kN，节点核心区的箍筋配置，下列何项配置既满足要求且较为经济合理?

(

假定该房屋第四层横向水平地震剪力标准值V4t=1500kN，Q，墙段的层间等效侧   向刚度为0．4Et(t为墙体厚度)。试问，第四层Q1墙段所承担的水平地震剪力设计值 VQ1，(kN)，与下列何项数值最为接近?

(

根据下列材料，请回答67~68题：

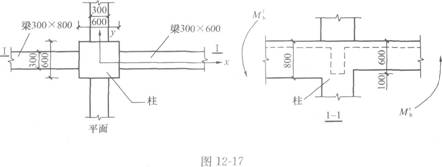

某高层钢筋混凝土框架结构，抗震等级为二级，首层的梁柱中节点，横向左、右侧梁截面尺寸及纵向梁截面尺寸如图12—17所示。梁柱混凝土强度等级为C30 (fc=14．3MPa，fb=1．43MPa)。节点左侧梁端弯矩设计值MT=420．52kN·m，右侧梁端弯矩设计值MBR=249．48kN·m，上柱底部考虑地震作用组合的轴压力设计值N= 3400kN，节点上下层柱反弯点之间的距离HC=4．65m。箍筋采用HPB300级钢筋(fyv=270N/ram2)。取as=as‘=60mm。箍筋的混凝土保护层厚度为20mm。

沿x方向的节点核心区受剪截面的容许剪力设计值(kN)，与下列何项数值最为接近?

(A)2725.4

(B)3085.4

(C)2060.4

(D)2415.2

试问，承台的斜截面受剪承载力设计值(kN)，与下列何项数值最为接近?

(

两块湿水曲柳板，b×h=150mm×200mm，在设计使用年限为25年的建筑室内常温环境下，在以活载为主产生的剪力V作用下采用螺栓连接(顺纹承压)，如图6-11所示。试问，螺栓剪切面的承载力设计值(kN)，与下列何项数值最为接近?

(A)6.58

(B)7.0

(C)7.36

(D)7.87

验算角桩对承台的冲切时，试问，承台的受冲切承载力设计值(kN)，与下列何项数值最为接近?

(

验算柱对承台的冲切时，试问，承台的受冲切承载力设计值(kN)，与下列何项数值最为接近?

(

假定相应于荷载效应基本组合由永久荷载控制，试问，柱对承台的冲切力设计值(kN)，与下列何项数值最为接近?

(

根据以下资料，回答60~64题。

某框架结构柱基础，由上部结构传至该柱基础的荷载标准值为：F=6600kN，==900kN·m，柱基础独立承台下采用400mmX 400mm钢筋混凝土预制桩，桩的平面布置及承台尺寸如图11—14所示。承台底面埋深3.0m，柱截面尺寸700min×700mm，居承台中心位置。承台用C40混凝土，取=1050mm。承台及承台以上土的加权平均重度取20kN/。

试问，满足承载力要求的单桩承载力特征值(kN)，最小不应小于下列何项数值?

(A)740

(B)800

(C)860

(D)930

下列有关高层混凝土结构抗震分析的一些观点，其中何项相对准确?

(

第4层某框支梁上剪力墙墙肢W。的厚度为180mm，该框支梁净跨Ln=6000mm。框支梁与墙体W。交接面上考虑风荷载、地震作用组合的水平拉应力设计值 σmax=1．38MPa。试问，W。墙肢在框支梁上0.2Ln=l200mm高度范围内的水平分布筋实际配筋(双排，采用HRB335级钢筋)选择下列何项时，其钢筋截面面积Ash才能满足规程要求并且最接近计算结果?

首层某根框支角柱C，，对应于地震作用标准值作用下，其柱底轴力NEk=1100kN，重力荷载代表值作用下，其柱底轴力标准值为NGk=1950kN，假设框支柱抗震等级为一级，不考虑风荷载。试问，柱C。配筋计算时应采用的有地震作用组合的柱底轴力设计值N(kN)，与下列何项数值最为接近?

(

某部分框支剪力墙结构为钢筋混凝土结构，房屋高度80m。该建筑为丙类建筑，抗震设防烈度为7度，Ⅱ类建筑场地。第三层为转换层，纵横向均有落地剪力墙，地下一层板顶作为上部结构的嵌固端。

根据以上题干，回答56~58题

首层某剪力墙墙肢W1，墙肢底部截面考虑地震作用组合的内力计算值为：弯矩 Mw=2800kN·m，剪力Vw=750kN。试问，W1墙肢底部截面的内力设计值，与下列何项数值最为接近?

(

对直径为1.65m的单柱单桩嵌岩桩，当检验桩底有无空洞、破碎带、软弱夹层等不良地质现象时，应在桩底下的下述何种深度(m)范围进行?说明理由。

(

采用西北云杉原木制作轴心受压柱，原木梢径为100mm，长为3．0m，两端铰接，柱中点有一个d=18mm的螺栓孔，设计使用年限为25年。试问，其能承受的最大轴心压力设计值(kN)，与下列何项数值最为接近?

(

挡土墙的抗倾覆稳定性系数忌k_t，与下列何项数值最为接近?

(

某钢筋混凝土剪力墙结构高层建筑，抗震设防烈度为8度，剪力墙抗震等级为一级，其底层某剪力墙墙肢截面如图14-16所示，经计算知，其轴压比为0．35，其边缘构件纵向钢筋为构造配筋，试问，下列何项配筋面积(mm2)与规范、规程的规定最为接近?

(A)2856

(B)2520

(C)2350

(D)1609

砌体结构相关的温度应力问题，以下论述哪项不妥?说明理由。

(

挡土墙的抗滑移稳定性系数k_s与下列何项数值最为接近?

(

根据以下资料，回答49~51题。

某浆砌块石挡土墙，其墙高、横截面和基础埋深尺寸如图1-13所示。墙后采用黏土夹块石回填，填土表面水平，其干密度ρ_d=1.90t/m³，土的重度γ=20kN/m³。墙背竖直，基底水平，其重度71=22kN/m³，土对墙背的摩擦角δ=15°，对基底的摩擦系数μ=0.40。墙背粗糙，排水良好。

试问，主动土压力E_a(kN/m)，与下列何项数值最为接近?

(A)46.08

(B)48.01

(C)50.06

(D)52.02

某地区标准冻深为1．8m，地基由均匀碎石土组成。场地位于城市市区，该城市市区人口为60万人。冻土层内冻前天然含水量的平均值为16％，冻结期间地下水位距冻结面的最小距离为1．5m。试问，该地区的基础设计冻深Zd(m)，与下列何项数值最为接近?

(

某带转换层的高层建筑，底部大空间层数为2层，6层以下混凝土强度等级

相同。转换层下部结构以及上部部分结构采用不同计算模型时，其顶部在单位水平力作用 下的侧向位移计算结果(mm)见图l3—23。试问，转换层上部与下部结构的等效侧向刚 度比ye，与下列何项数值最为接近?

(A)3．67

(B)2．30

(C)1．97

(D)1．84

某桥总宽度20m，桥墩两侧承受不等跨径的结构，一侧为16m跨预应力混凝土空心板，最大恒载作用下设计总支座反力为3000kN，支座中心至墩中心距离为270mm，另一侧为20m跨预应力混凝土小箱梁，最大恒载作用下设计总支座反力为3400kN，支座中心至墩中心距离为340mm。墩身为双柱式结构，盖梁顶宽为1700mm。基础为双排钻孔灌注桩，如图15—23所示。为了使墩身和桩基在恒载作用下的受力尽量均匀，拟采用支座调偏措施。试问，两跨的最合理调偏法，应为下列何项所示?

提示：其他作用于中墩的外力略去不计。

(A)16m跨向跨径方向调偏110mm

(B)16m跨向跨径方向调偏150mm

(C)20m跨向墩中心调偏100mm

(D)16m跨向墩中心调偏50mm

假设与结构总水平地震作用等效的底部剪力标准值FEk=10000kN，基本自振周期T1=1.1s，试问，顶层总水平地震作用标准值(kN)，与下列何项数值最为接近?

(

假设框架钢材采用Q345，.fy=345N/mm2，某梁柱节点构造如图5-29所示，试问，柱在节点区域满足规程要求的腹板最小厚度tWC(mm)，与下列何项数值最为接近?

(A)10

(B)13

(C)15

(D)17

根据以下资料，回答43~45题。

11层住宅，钢框架结构，质量、刚度沿高度基本均匀，各层层高如图5-28所示，抗震设防烈度7度。

提示：按《高层民用建筑钢结构技术规程》(JGJ99—98)计算。

假设水平地震影响系数α1=0.22，屋面恒荷载标准值为4300kN，等效活载标准值为480kN，雪荷载标准值为160kN，各层楼盖处恒荷载标准值为4100kN，等效活荷载标准值为550kN，试问，结构总水平地震作用标准值FEK(kN)，与下列何项数值最为接近?

(A)8317

(B)8398

(C)8471

(D)8499

对挡土墙的地基承载力验算，除应符合《建筑地基基础设计规范》第5.2条的规定外，基底合力的偏心距e尚应符合下列何项数值才是正确的，并简述其理由。

提示：b为基础宽度。

(

假定δ=0，q=0，E

假定填土采用粗砂，其重度为18kN/m³，δ=0，β=0，q=15kN/m2，k

假定δ=0，已计算出墙顶角处的土压力强度σ1=3.8kN/m²，墙底面处的土压力强度σ2=27.83kN/m²，主动土压力E

假定挡土墙的主动土压力E

条件同上题，已求得挡土墙重心与墙趾的水平距离x0=1.68m，试问，挡土墙抗倾覆稳定性安全系数Kt(即稳定力矩与倾覆力矩之比)，与下列何项数值最为接近?

(

根据以下资料，回答36~42题。

某毛石砌体挡土墙，其剖面尺寸如图7-20所示。墙背直立，排水良好。墙后填土与墙齐高，其表面倾角为β，填土表面的均布荷载为q。

假定填土采用粉质黏土，其重度为19kN/m3(干密度大于1.65t/m³)，土对挡

(A)60

(B)62

(C)70

(D)74

预应力混凝土受弯组合构件在使用阶段由预加力引起的反拱值应将计算结果乘以长期增大系数，值与下列何项数值最为接近?    (A)1.80    (B)1.75    (C)1.65    (D)1.55

关于重力式挡土墙的下述各项内容，其中何项是不正确的?

(

某钢筋混凝土结构为较多短肢剪力墙的剪力墙结构，丙类建筑，高度78m，设防烈度为7度，场地Ⅱ类。如图1-16为该结构底层的一字形抗震墙墙肢，采用C30混凝土，试问，在重力荷载代表值作用下产生的最大轴压力设计值N(kN)，应为下列何项数值时才能满足规程的轴压比限值要求?

(A)1930

(B)1820

(C)2574

(D)2145

在多遇地震作用下，配筋砌块砌体剪力墙结构的楼层内最大层间弹性位移角限值，应为下列何项数值?

(

抗震设计底部框架-抗震墙砌体房屋，丙类建筑，8度抗震设防烈度，建筑场地Ⅱ类，房屋高度16m。试问，其框架的抗震等级和混凝土墙体的抗震等级，应为下列何项?说明理由。

(

假定本工程地下一层地板(地下二层顶板)作为上部结构的嵌固部位，试问，地下室结构一、二层采用的抗震构造措施等级，应为下列何项所示?

(

假定该建筑物下部有面积3000m2二层办公用裙房，裙房采用钢筋混凝土框架结构，并与主体连为整体。试问，裙房框架的抗震构造措施等级宜为下列何项所示?

(

假定作用于90m高度屋面处的水平风荷载标准值ωk=2.0kN/m2，由突出屋面小 塔架的风荷载产生的作用于屋面的水平剪力标准值△P90=200kN，弯矩标准值△M90=600kN·m，风荷载沿高度按倒三角形分布(地面处为0)。试问，在高度z=30m处风荷载产生的倾覆力矩的设计值(kN·m)，与下列何项数值最为接近?

(

若已求得90m高度屋面处的风振系数为1.36，假定基本风压ωo=0.7kN/m2， 试问，计算主体结构的风荷载效应时，90m高度屋面处的水平风荷载标准值ωk(kN/ m2)，与下列何项数值最为接近?

(

某一桥梁上部结构为三孔钢筋混凝土连续梁，试判定在以下四个图形中， 哪一个图形是该梁在中支点2截面的弯矩影响线?

提示：只需定性地判断。

根据下列材料，请回答26~30题：

某大城市郊区一高层建筑，地上28层，地下2层，地面以上高度为90m，屋面有小塔架，平面外形为正六边形(可忽略扭转影响)，如图15—15所示。该工程为丙类建筑，抗震设防烈度为7度(0.159)，Ⅲ类建筑场地，采用钢筋混凝土框架核心筒结构。设计使用年限为50年。

提示：按《高层建筑混凝土结构技术规程》(JGJ3—2010)作答。

假定基本风压重现期50年ωo=0.55kN/m2，重现期100年ωo=0.65kN/m2，结 构基本周期T1=1.7s(已考虑填充墙影响)，当按承载能力设计时，风荷载脉动增大系数

(A)1.425

(B)1.431

(C)1.499

(D))1.515

假定该建筑的两层地下室采用箱形基础。地下室与地上一层的折算受剪面积之比

框支柱考虑地震组合的轴压力设计值N=11827.2kN，沿柱全高配复合螺旋箍，直径φ12，间距100，肢距200；柱剪跨比λ>2。试问，柱箍筋加密区最小配箍特征值λv，应采用下列何项数值?

(

该建筑物底层为薄弱层，1～16层总重力荷载代表值为23100kN。假定多遇地震作用分析计算出的对应于水平地震作用标准值的底层地震剪力VEk1，j=5000kN，试问，根据规程中有关对各楼层水平地震剪力最小值的要求，底层全部框支柱承受的地震剪力标准值之和Vck(kN)，应为下列何项数值?

(

根据以下资料，回答20~24题。

某高层钢筋混凝土结构为地上16层商住楼，地下2层(未示出)，系底层大空间剪力墙结构，如图7-28。2～16层均布置有剪力墙，其中第①、④、⑦轴线剪力墙落地，第②、③、⑤、⑥轴线为框支剪力墙。该建筑位于7度抗震设防区，抗震设防类别为丙类，设计基本地震加速度为0.159，场地类别Ⅱ类，结构基本自振周期1s。混凝土强度等级，底层及地下室为C50，其他层为C30，框支柱断面为800mm×800mm。地下第一层顶板标高为±0.00m。

假定承载力满足要求，试判断第④轴线落地剪力墙在第3层时墙的最高厚度 bW(mm)，应为下列何项数值时才能满足规程的要求?

(A)160

(B)180

(C)200

(D)220

假定承载力满足要求，第1层各轴线墙厚度相同，第2层各轴线横向剪力墙厚度皆为200mm。试问，第1层的最小墙厚bW(mm)，应为下列何项数值时，才能满足《高层建筑混凝土结构技术规程》(JGJ 3—2010)的有关要求?

(A)300

(B)350

(C)400

(D)450

某建筑场地的土层分布及各土层的剪切波速如图l3～21所示，土层等效剪切波速为240m／s，试问，该建筑场地的类别应为下列何项所示?

提示：按《建筑抗震设计规范》 (GB 50011--2010)

解答。

(A)I

(B)1I

(C)HI

(D)IV

某梁桥的一根主梁截面尺寸b×h=250mm×650mm，其承受弯矩组合设计值Md=220kN·m，采用C25混凝土，HRB335级钢筋，结构安全等级为三级，

试问，单室箱梁在中跨跨中处上翼缘腹板外侧，腹板内侧的有效宽度b_mi3(mm)，b_mi4(mm)，与下列何项数值最为接近?

(

在正常使用条件下的下列钢筋混凝土结构中，何项对于层间最大位移与层高之比限制的要求最严格?

(

根据以下资料，回答16~17题。

某三跨变高度箱形截面连续梁，跨径组合为40+60+40(m)，其截面尺寸的变化规律如图2-21所示，采用C40混凝土。

试问，单室箱梁在中支点处上翼缘腹板外侧，腹板内侧的有效宽度b_mi1(mm)、b_mi2(ram)，与下列何项数值最为接近?

(A)1.674；1.794

(B)1.615：1.714

(C)1.571；1.164

(D)1.560；1.714

按承载能力计算时，在x方向风荷载作用下，室外地面处由风荷载产生的倾覆力矩标准值Mwk(kN·m)，与下列何项数值最为接近?

(

根据以下资料，回答13~14题。

某幢平面为圆形的钢筋混凝土嘹望塔，塔的高度H=24m，塔身外墙面的直径6m，如图4-18所示，塔外墙面光滑无凸出表面。该塔的基本风压ω0=0.60kN/m2，建于地面粗糙度为D类的地区。塔的结构基本自振周期T1=0.24s。

按承载能力计算时，塔顶部处的风荷载标准值ωK(kN/m2)，与下列何项数值最为接近?

(A)0.186

(B)0.172

(C)0.165

(D)0.154

水平地震作用沿y方向，考虑地震作用下偶然偏心的影响时，主楼基底平面形心与上部结构在永久荷载与楼(屋)面可变荷载准永久组合下的重心偏心距e1(m)，不宜大于下列何项数值?

(

假定重力荷载代表值不考虑偏心，按地震作用效应标准组合主楼基底轴向压力Nk=210000kN，试问，沿裙楼方向(x方向)地震作用效应标准组合弯矩值Mk(kN·m)，不宜超过下列何项数值?

(

建于7度抗震设防烈度区，某带裙房的高层建筑如图14-18所示，地基土较均匀，中等压缩性，采用筏形基础。

提示：①裙房与主楼可分开考虑；

②按《高层建筑混凝土结构技术规程》(JGJ3-2010)作答。

根据以上题干，回答10~12题

假定地下室采用剪力墙结构，主楼与裙房的地下室不分开，试问，当考虑伸缩缝，设置施工后浇带时，后浇带的设置数量(条)，至少应与下列何项数值最为接近?

(A)1

(B)2

(C)3

(D)4

试问，淤泥质土层②顶面处土的自重压力值PCZ(MP

Fk、Mk、b、z值同[题48]，并已计算出相应于荷载效应标准组合值时，基础底面处的平均压力值Pk=160.36kP

当Fk=300kN/m，Mk=0，b=2.2m，x=1.1m，验算条形基础翼板抗弯强度时，假定可按永久荷载效应控制的基本组合进行。试问，翼板根部处截面的弯矩设计值M(kN·m)，与下列何项数值最为接近?

(

假定f

黏性土层①的天然孔隙比e0=0.84，液性指数I1=0.83，试问，修正后的基底处地基承载力特征值f

根据以下资料，回答3~9题。

有一底面宽度为b的钢筋混凝土条形基础，其埋置深度为1.2m，取条形基础长度1m计算，其上部结构传至基础顶面处的标准组合值：竖向力Fk，弯矩Mk。已知计算GK(基础自重和基础上土重)用的加权平均重度γG=20kN/m3，基础及施工地质剖面如图3-17所示。

黏性土层①的天然孔隙比e0=0.84，当固结压力为100kP

假定Mk≠0，试问，图3-17中尺寸x满足下列何项关系式时，其基底反力呈矩形均匀分布状态?

某公路跨河桥，在设计钢筋混凝土柱式桥墩中永久作用需与以下可变作用 进行组合：①汽车荷载；②汽车冲击力；③汽车制动力；④温度作用；⑤支座摩阻力；⑥流水压力；⑦冰压力。试问，下列四种组合中，其中何项组合符合《公路桥梁设计通用规范》(JTG D60--2004)的要求?

(

为某屋架上弦节点，屋架杆件均由双角钢组成，节点集中力设计值P=37.5kN，上弦杆压力设计值N1=-480kN，N2=-110kN，节点板厚12mm，上弦杆采用21140×90×10，短肢相拼。采用Q2358钢，E43型焊条。上弦杆与节点板满焊，hf=8mm。试问，上弦杆肢尖与节点板连接焊缝的应力(N/mm2)，与下列何项数值最为接近?

提示：不计集中力P的影响。

(
