2008年注册结构工程师专业考试下午部分模拟题(三)

第58题：边支座梁端截面的受拉钢筋配筋与（　　）项配置最为接近(按单筋梁计算)

• A．1552 mm2
• B．1156 mm2
• C．1276 mm2
• D．1701 mm2

第59题：

A．269.5kN

B．230kN

C．209.5kN

D．285.6kN

第60题：若已知框架梁受剪截面满足规范的要求，考虑地震作用组合的边跨梁端剪力没值Vb=250kN，则梁端箍筋(箍筋加密区)的Asv/s与（　　）项最为接近。

• A．1.23 mm
• B．1.00 mm
• C．1.15 mm
• D．1.26 mm

第57题：框架梁跨中处纵向受拉钢筋的最小配筋率为（　　）项数值：

• A．0.23%
• B．0.25%
• C．0.30%
• D．0.20%

第56题：

• A．356.0
• B．258.7
• C．178.5
• D．158.2

根据下列条件，回答 55～56 题：

某屋盖工程的大跨度主桁架结构使用Q3458钢材，其所有杆件均采用热轧H型钢；H型钢的腹板与桁架平面垂直。桁架端节点斜杆轴心拉力设计值N=12 700kN。

第55题：

• A．26
• B．22
• C．18
• D．16

第54题：假设梁的截面有效高度ho=430mm，梁内横向钢筋仅配有双肢箍φ10@150，试问梁的斜截面抗剪承载力设计值V+V与（　　）项数值最为接近。

• A．285kN
• B．226kN
• C．184kN
• D．273kN

第53题：当按单筋矩形梁配筋时，其纵向受拉钢筋的最大配筋率ρmax，最接近（　　）项数值。

• A．2.52%
• B．2.O5%
• C．2.49%
• D．2.9%

第52题：

• A．1700mm2
• B．2226mm2
• C．1930mm2
• D．2052mm2

第51题：

• A．1259mm2
• B．1457mm2
• C．1800mm2
• D．1380mm2

第50题：DE跨中靠近D支座截面的最大剪力设计值V右，最接近（　　）项值。

• A．214.9kN
• B．196.2kN
• C．217.6kN
• D．20B．3kN

第49题：E跨跨中截面的最大弯矩设计值肘。与（　　）项数值最为接近。

• A．163.5kN·m
• B．156.6kN·m
• C．183.5EN·m
• D．192.5kN·m

第46题：若截面的有效高度ho=810mm，则纵向受拉钢筋的截面面积与下列（　　）项数值 最为接近。

• A．1354 mm2
• B．1400 mm2
• C．1300 mm2
• D．1500 mm2

第47题：工字形组合截面的钢吊车梁采用Q235D钢制造，腹板为-1300×12，支座最大剪力设计值V=1005kN，采用突缘支座，端加劲肋选用-400×20(焰切边)，当端部支座加劲肋作为轴心受压构件进行稳定性计算时，试问，其压应力(N/m2)与下列（　　）项数值提示为简化计算，取绕对称轴的b代替λ。 提示：为简化计算，取绕对称轴的λy，代替λyz。

• A．127.3
• B．115.7
• C．105.2
• D．100.3

根据下列条件，回答 48～54 题：

某楼面的均布活荷载为6kN/m2，该楼面结构中有-根钢筋混凝土连续梁，如题图所示。结构安全等级为二级。混凝土强度等级为C30，纵向钢筋为HRB400，箍筋为HPB235钢。梁截面尺寸b×h=250mm×500mm。均布荷载标准值：静载(含自重)gk=20kN/m，活载qk=25kN/m。

提示：计算梁内力时应考虑活载的不利布置，并按题表进行计算。

第48题：D支座截面的最大弯矩设计值MD与下列（　　）项数值最为接近。

• A．-217.6kN·m
• B．-234.0kN·m
• C．-277.3kN·m
• D．-244.9kN·m

根据下列条件，回答 45～46 题：

第45题：

 已知支承屋面梁的柱牛腿，如题图所示，宽度6=400mm，屋架在牛腿上的支承长度为200mm，竖向力作用点到下柱边缘的水平距离a=300mm(已考虑安装偏差20mm)，外边缘高h1=h/3(h为牛腿高度)，牛腿底面倾斜角a=45。作用在牛腿顶部按荷载效应标准组合计算的竖向力Fvk=420kN，竖向力的设计值Fv=540kN，同时作用在牛腿顶部按荷载效应标准组合计算的水平拉力Fh=110kN，水平拉力的设计值Fh=154kN，混凝土强度等级采用C25，钢筋HRB335，aS=40mm。

• A．680mm
• B．750mm
• C．800mm
• D．700mm

第44题：如果腹板角焊缝的rf和σf分别为114.6N/m、l08.9N/m，则角焊缝的应力为（　　）。

• A．145.3N/mm2
• B．149.8N/mm2
• C．155.8N/mm2
• D．159.4N/mm2

第43题：如果全部焊缝的有效截面的惯性矩为35604cm4，腹板焊缝强度验算时的垂直焊缝方向应力fm（　　）。

• A．100.4N/mm2
• B．108.9N/mm2
• C．125.8N/mm2
• D．134.2N/mm2

第42题：剪力全部由腹板承受，腹板角焊缝的有效面积为36.96cm2时，腹板焊缝强度验算时的焊缝剪应力s（　　）。

• A．100.4N/mm2
• B．114.6N/mm2
• C．120.8N/mm2
• D．127.2N/mm2

第40题：腹板角焊缝的有效面积为（　　）。

• A．18.48cm2
• B．24.62cm2
• C．36.96cm2
• D．42.84cm2

第41题：如果全部焊缝韵有效截面的惯性矩为35604cm4，则焊缝强度验算时牛腿顶面对接焊缝的弯曲拉应力为(使用本题条件)（　　）。

• A．141.2N/mm2
• B．148.6N/mm2
• C．150.4N/mm2
• D．153.8N/mm2

根据下列条件，回答 39～44 题：

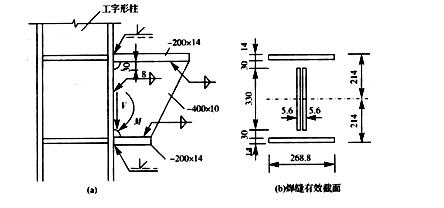

某工字形截面牛腿与工字形柱的翼缘焊接如题图，牛褪翼缘板与柱用对接焊缝连接；腹板用角焊缝连接，h1=8mm。已知牛腿与柱的连接截面承受的荷载设计值：剪力V=470kN，弯矩M=235kN·m。钢材为Q235-B。手工焊，E4315型焊条，二级焊缝。

第39题：对接焊缝的宽度b=200mm，按强度设计值换算成角焊缝等效宽度为（　　）mm。

• A．240
• B．258
• C．268.8
• D．276.4

第37题：假定下弦横向支撑的刚性系杆×Gl的杆端焊有节点板，并用螺栓与屋架下弦杆相连，其截面由长细比控制，应采用（　　）项角钢组成的十字形截面较为合理。

• A．56×5
• B．63×5
• C．70×5
• D．75×5

第38题：无腹筋的钢筋混凝土梁沿斜截面的受剪载力与剪跨比的关系是（　　）。

• A．随剪跨比的增加而提高
• B．随剪跨比的增加而降低
• C．在一定的范围内随剪跨比的增加而提高
• D．在一定的范围内随剪跨比的增加而降低

第36题：假定下弦杆横向支撑的十字交叉斜杆HCl的杆端焊有节点板，用螺栓与屋架下弦杆相连，其截面采用等边角钢(在两角钢的交点处均不中断，用螺栓相连，按受拉设计)，并假定其截面只按长细比控制，试问应采用（　　）项角钢较为合理。

• A．L56×5
• B．L63×5
• C．L70×5
• D．L75×5

第35题：假定屋架跨中的竖腹杆S10采用56×5的十字形截面，试问其填板数应采用（　　）项数值为正确。

• A．2
• B．3
• C．4
• D．5

第33题：已知斜腹杆Sl的最大轴心压力设计值为-l85.8kN，截面为80×5，试问在按实腹式轴心受压构件的稳定性进行计算时，其压应力应和（　　）项数值最为相近。

• A．σ=-l41.6N/mm2
• B．σ=-158.9N/mm2
• C．σ=-164.3N/mm2
• D．σ=-188.9N/mm2

第32题：屋架上弦杆各节间的轴心压力设计值，已示于屋架内力图中。其截面为ll0×70×6，试问在按实腹式轴心受压构件的稳定性进行计算时，其压应力与（　　）项数值最为

• A．σ=-166.ON/mm2
• B．σ=-180.6N/mm2
• C．σ=-187.5N/mm2
• D．σ=-207.2N/mm2

第34题：杆件S1与节点板的连接焊缝采用两侧焊，其直角焊缝的焊脚尺寸均为5mm，试问其肢背的焊缝长度bf(mm)与（　　）值最为接近。

• A．130
• B．120
• C．100
• D．90

第30题：如题表所示荷载作用下，屋架下弦杆O3的轴心拉力设计值Ⅳ(kN)，与（　　）项数值最为相近。

• A．250.0
• B．284.1
• C．291.7
• D．333.3

第31题：如题表所示荷载作用下，屋架斜腹杆S2的轴心拉力设计值N(kN)应与（　　）项数值相近。

• A．123.9
• B．135.3
• C．152.0
• D．180.2

第29题：

• A．均符合规范，无问题
• B．有一处违反强规，有三处不符合一般规定
• C．有三处不符合一般规定
• D．有一处违反强规，有二处不符合一般规定

第28题：设构件受力特征系数acr=2.1，相对黏结特性系数u=1.0，梁下部配有4φ20的钢筋，最外层纵向受拉钢筋外边缘至受拉区底边的距离c=20mm，按荷载效应的标准组合计算的弯矩值Mk=20kN•m，则梁的最大裂缝宽度Wmax与（　　）项数值 最为接近。

• A．0.005mm
• B．0.02mm
• C．O.023mm
• D．0.015mm

第26题：在静力荷载作用下，（　　）不适于采用塑性设计。

• A．单跨简支梁
• B．单跨固端梁
• C．多跨连续梁
• D．单层和双层框架结构

第25题：塑性设计与弹性设计相比较，板件宽厚比限值（　　）。

• A．不变
• B．前者大于后者
• C．后者大于前者
• D．不一定

根据下列条件，回答 27～28 题：

某一非对称钢筋混凝土I形梁截面尺寸如题图，混凝土标号C20，宽度b=300mm， 高度n=500mm，受拉区翼缘宽度bf=800mm，受拉区翼缘高度hf=80mm，受压区翼缘宽度bf1=600mm，受压区翼缘高度hf1=80mm。

第27题：设截面的扭矩设计值T=20Kn•m，则截面腹板所承受的扭矩值与（　　）项数值最为接近。

• A．18.901kN·m
• B．17.564kN·m
• C．16.684kN·m
• D．19.013kN·m

第24题：已知屋架端部的局部承压净面积ALn=23500mm2 (扣除孔道面积后)，局部受压计算底面积A6=70000mm2，局部受压毛面积AL=28260m2，屋架端部配置方格网式间接钢筋(HPB235钢筋)。焊接钢筋网片为230mm×220mm，如题图，钢筋直径为声φ8钢筋为HRB235)，两个方向的钢筋均为4根，网片问距s=50mm，则局部受压承载力与（　　）项数值最为接近。

• A．1246kN
• B．1322kN
• C．1572kN
• D．1387kN

第23题：若已知由混凝土收缩、徐变引起的预应力损失120N/mm2，由锚具变形和孔道摩擦引起的预应力损失80N/mm2，构件净截面面积为42180mm2，其余条件不变，混凝土有效预压应力δPC最接近（　　）项数值。

• A．12.9N/mm2
• B．14.5N/mm2
• C．16.5N/mm2
• D．10.9N/mm2

第21题：该墙梁的墙体受剪承载力与下列（　　）项数值最为接近。

• A．139.8kN
• B．179.5 kN
• C．145.6 kN
• D．150.5 kN

根据下列条件，回答 22～24 题：

已知后张法一端张拉的轴心受拉构件(屋架下弦)的截面如题图所示。混凝土强度等 级为C40。当混凝土达到设计规定的强度后张拉预应力(采用超张拉)，预应力钢筋采用 钢绞线(fptk=1720N/mm2，fpy=1220N/mm2，EP=95000N/mm2)。非预应力钢筋采用 HRB400钢筋(fptk=360N/mm2，Es=200000N/mm2)。构件长度为24m，采用JMl2锚具， 孔道为预埋金属波纹管.

第22题：若已知非预应力钢筋面积AS=314mm2，预应力钢铰线的面积AP=593mm2，张拉控制应力口δcon=1204N/mm2，则第一批预应力损失值与（　　）项数值最为接近。

• A．67.7N/mm2
• B．84.5N/mm2
• C．214.6N/mm2
• D．54.2N/mm2

第20题：计算弯矩系数aM=0.450，计算轴力系数ηn=1.450，托梁跨中截面的弯矩M6和轴心拉力M与下列（　　）组数据最为接近。

• A．354.27kN·m，239.7kN
• B．372.35kN·m，318.92kN
• C．365kN·m，245.6kN
• D．347.7kN·m，238.6kN

根据下列条件，回答 18～21 题：

如题图所示的承重墙梁，各部分尺寸见题图表，托梁混凝土强度等级为C20，纵向受力钢筋采用HRB335，砖强度为MUl0，水泥砂浆强度等级采用M5，荷载设计值Q1=23.8

kN/m，Q2=116kN/m。

第18题：已知墙梁的计算跨度L0=6.05m，墙体计算高度hw=2.85m，则该构件可以按墙梁计算的洞口高度bh。和宽度6。的限制值最接近下列（　　）项数值。

• A．6h<1.550m，hh<2.375m
• B．6h<1.815m，hh<2.45m
• C．6h<1.750m，hh<2.450m
• D．6h<1.750m ，hh<2.375m

第19题：计算弯矩系数aM，计算轴力系数仉与下列（　　）组数据最为接近。

• A．aM= O.450，ηn=1.250
• B．aM =0.432，ηn =1.430
• C．aM =O.406，ηn =1.430
• D．aM =0.485，ηn =1.336

第16题：提高受弯构件抗弯刚度(减小挠度)最有效的措施是（　　）。

• A．提高混凝土强度等级
• B．增加受拉钢筋的截面面积
• C．加大截面的有效高度
• D．加大截面宽度

第17题：对于高度、截面尺寸、配筋以及材料强度完全相同的往.以支承条件为（　　）种情况时，其轴心受压承载力最大。

• A．两端嵌固
• B．两端嵌固，一端不动铰支
• C．两端不动铰支
• D．一端嵌固，一端自由

第14题：垫块面积上由上部荷载设计值产生的轴向力与（　　）项数值最为接近。

• A．27.1kN
• B．33.5kN
• C．30.2kN
• D．25.6kN

第15题：假设垫块面积上由上部荷载设计值产生的轴向力No=25kN，则它与梁端支承压力设计值Nt两者合力所产生的偏心距与（　　）项数值最为接近。

• A．57.1mm
• B．54.3mm
• C．75mm
• D．60.5mm

第13题：垫块外砌体面积的有利影响系数与（　　）项数值最为接近。

• A．1.2l
• B．1.O4
• C．1.29
• D．1.12

第12题：

某多层框架一剪力墙结构，经验算其底层剪力墙应设约束边缘构件(有翼墙)。该剪力墙抗震等级为二级，结构的环境类别为一类，混凝土强度等级为(C40；钢材采用HPB235(ф)和HRB335(ф)。该约束边缘翼墙设置箍筋范围(即图中阴影部分)的尺寸及配筋，采用平法03G101-1表示于题图。

提示：图中非阴影部分的配筋及尺寸均满足规范要求。

当对该剪力墙翼墙校审时，有如下几种意见。试指出其中（　　）项意见正确，并说明理由。

• A．有一处违反规范规定
• B．有二处违反规范规定
• C．有三处违反规范规定
• D．符合规范要求，无问题

第11题：

• A．热轧方钢管
• B．热轧圆钢管
• C．热轧H型钢组合截面
• D．热轧H型

第10题：某一在主平面内受弯的实腹构件，当构件截面上有螺栓(或铆钉)孔时，试问，下 （　）项计算要考虑螺栓(或铆钉)孔引起的截面削弱。

• A．构件变形计算
• B．构件整体稳定性计算
• C．构件抗弯强度计算
• D．构件抗剪强度计算

第9题：在题图(e)中，立柱的最大弯矩设计值Mx=30.2kN?m，轴心压力设计值N=29.6kN，采用热轧H型钢Hl94×150× 6 ×9，A=3976m2，W=283×103mm3，i=83mm，iy=35.7mm。作为压弯构件，试问，当对弯矩作用平面外的稳定性计算时，构件上最大压应力设计值(N/m2)应与下列（　）项数值最为接近。 提示：仇按近似方法计算。取岛，=1。

• A．171.3
• B．180.6
• C．205.9
• D．151.4

第7题：

第6题：多竖杆式天窗架如题图(d)所示。在风荷载作用下，假定天窗斜杆(DE、DF)仅承担拉力。试问，当风荷载设计值Wl=2.5kN时，DF杆的轴心拉力设计值(kN)应与下列 （　）项数值最为接近。（　）。

• A．8.O
• B．9.2
• C．11.3
• D．12.5

第8题：两铰拱式天窗架如题图(e)所示。斜梁的最大弯矩设计值M=30.2kN•m，采用热轧H型钢H200×100×5．5×8，A=2757mm2，W=188×103mm3，ix=82.5mm，iy=22.1mm。当按整体稳定性计算时，试问，截面上最大压应力设计值(N/mm2)应与下列（　）项数值最为接近。 提示：吼按受弯构件整体稳定性系数近似计算方法计算。

• A．171.3
• B．180.6
• C．205.9
• D．152.3

根据下列条件，回答 4～11 题：

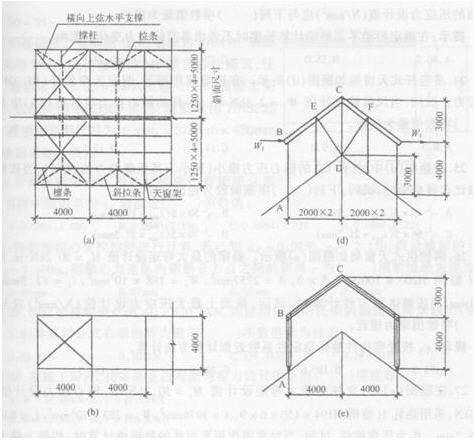

某厂房的纵向天窗宽8m、高4m，采用彩色压型钢板屋面、冷弯型钢檩条、天窗架：檩条、拉条、撑杆和天窗上弦水平支撑局部布置简图如题图中的图(a)所示；天窗两侧的垂直撑如图(b)所示，工程中通常采用的三种形式天窗架的结构简图分别如图(c)、(d)、(e)所示。所有构件均采用Q235钢，手工焊接时使用E43型电焊条，要求焊缝质量等级为二级。

第4题：桁架式天窗架如题图(c)所示。试问，在竖向荷载作用下，水平反力RH(kN)与下列（　）项数值最为接近。

• A．3.3
• B．4.4
• C．5.5
• D．6.6

第5题：在题图(c)中，杆件AC在各节间最大的轴心压力设计值N=12kN，采用]广100×6，A=2386mm20,ix=31mm，ix=43mm。当按轴心受压构件进行稳定性计算时，试问，杆件 截面的压应力设计值(N/mm2)应与下列（　）项数值最为接近。 提示：在确定桁架平面外的计算长度时不考虑各节间内力变化的影响。

• A．46.2
• B．35.0
• C．27.8
• D．24.9

第2题：在框架结构内力与位移计算当中，可以考虑现浇楼面对梁刚度的影响。今有一截尺寸为250mm× 600mm的中框架梁，其惯性矩，(mm4)可取（　）项数值。

• A．54×105
• B．81×108
• C．90×109
• D．108×108

第3题：

第1题：

某框架一剪力墙结构，框架抗震等级为二级。电算结果显示该结构中的框架柱在有地震组合时的轴压比为0.6。该柱截面配筋(采用国标03G101.1的柱平法施工图截面注写方式)示于题图。

该KZl柱的纵向受力筋为HRB335，箍筋为HPB235，混凝土强度等级为C30，钢筋的保护层厚度30mm,试问KZl柱在加密区的体积配箍率[ρv]与实际体积配箍率的比值(PN/pV)，与下列（　　）项数值最为接近。

• A．0.89
• B．0.76
• C．1.12
• D．O.72
