软件水平考试（中级）软件设计师下午（应用技术）试题模拟试卷7

如果您发现本试卷没有包含本套题的全部小题，请尝试在页面顶部本站内搜索框搜索相关题目，一般都能找到。

阅读下列函数说明，将应填入(n)处的字句写在答卷纸的对应栏内。
【函数1说明】
函数compare(SqList A，SqList B)的功能是：设A=(al，…，am)和B=(b1，…，bn)均为顺序表，“比较”两个顺序表A和B的大小。设A'和B'分别为A和B中除去最大共同前缀后的子表(例如，A＝(y，X,X,Z,X,Z)，B=(y，x，x，z，y，x，x，2)，则两者中最大的共同前缀为(y，x，x，2)，在两表中除去最大共同前缀后的子表分别为A'=(X,Z)和B'=(y，x，x，2))。若A'=B'=空表，则 A=B：若A'=空表，而B'≠空表，或者两者均不为空表，且A'的首元小于B，的首元，则A＜B；否则A＞B。
提示：算法的基本思想为：若相等，则j+1，之后继续比较后继元素：否则即可得山比较结果。显然，j的初值应为0，循环的条件是j不超出其中任何一个表的范围。若在循环内不能得出比较结果，则循环结束时有3种可能出现的情况需要区分。
【函数1】
int compare(SqList A，SqList B)
{
//若A＜B，则返回-1；若A=B，则返回o：若A＞B，则返回1
j=0；
while(j＜(1)&&j＜B．1ength)
         if( A.elem[j] ＜ B.elem[j] ) return(-1);
         else if( A.elem[j] ＞ B.elem[j] ) return(i);
         else (2)
        ff (A.length == B.length) return (0);
        else fi(A.length ＜ B.length ) return(-1);
        else return(1);
       }//compare
     //函数1的时间复杂度是 (3)
  【函数2说明】
  函数 exchange_L( SLink &L, int m )的功能是：用尽可能少的辅助空间将单链表中前 m个结点和后 n 个结点的互换。即将单链表(a1,a2,...,am,b1,b2,...,bn) 改变成 (b1,b2,...,bn,a1,a2,…,am)。
  【函数2】
     void exchange_L( SLink &L, int m )
     {
        if((4)&& L-＞next)     // 链表不空且 m!=0
      {
         p = L-＞next; k = 1;
         while( k＜ m && p )        // 查找am所在结点
       {
           p =(5); ++k;
       }
           if((6)&&p-＞next)    //n!=0 时才需要修改指针
       {
           ha = L-＞next;            // 以指针ha记a1 结点的位置
           L-＞next = p-＞next;         // 将b1结点链接在头结点之后
           p-＞next = NULL;          // 设am的后继为空
           q:(7);      // 令q 指向b1结点
           while(q-＞next)q=(8);  // 查的bn结点
           q-＞next =(9);     // 将a1 结点链接到bn 结点之后
       }
      }
     }
     //函数2的时间复杂度是(10)。
点击查看答案
将数据流图3(加工4的细化图)中的数据流补充完整，并指明加工名称、数据流的方向(输入/输出)和数据流名称。
点击查看答案
【说明】
某网络故障诊断系统，使用故障代理(aZent、Sm4P Trap等)来检测各种意外情况，如大幅丢包、路由冲突、广播风暴等。网络管理员可以在安装该系统时配置安全监控程序(如故障代理程序、实时诊断程序、报警器等)，也可以在系统运行时修改配置，通过网络状态采集器和故障特征数据库，并通过控制面板上的键盘与系统进行信息交互。在安装过程中，系统给每个故障代理赋予一个编号(即id)和类型，并设置管理员密码以启动和关闭系统，设置故障代理事件发生时应自动拨出的电话号码。当系统检测到一个故障代理事件时，就激活警报，拨出预置的电话号码，并报告关于位置和检测到的事件的性质等信息。
【数据流图】
数据流图1(网络故障检测系统顶层图)中的A和B分别表示什么?
点击查看答案
UML采用5个互联的视图来描述软件系统的体系结构，即用例视图(Use-case View)、设计视图(Design View)、进程视图(Process View)、实现视图(Implementation View)和展开视图(Deployment View)。系统模型中每一个视图的内容是由一些图来描述的，UML中包含用例图、类图、对象图、状态图、时序图、协作图、活动图、组件图、分布图等9种图。对整个系统而言，其功能由用例图描述，静态结构由类图和对象图描述，动态行为由状态图、时序图、协作图和活动图描述，而物理架构则是由组件图和分布图描述。请分别指出用例图、类图、对象图、状态图、时序图、协作图、活动图、组件图、分布图的作用。
点击查看答案
数据流图2(网络故障检测系统第0层DFD图)中的数据存储“配置信息”会影响图中的哪些加工?
点击查看答案
协作图与时序图是同构的，二者表示的都是同样的系统交互活动，只是各自的侧重点不同而已。根据题目提供的信息，指出协作图中(4)～(8)处表示的内容。
点击查看答案
【说明】
某大学准备开发一个学生课程注册系统，学生可以使用该系统查询新学期将开设的课程和讲课教师情况，选择自己要学习的课程进行登记注册，并可以查询成绩单；教师可以使用该系统查询新学期将开设的课程和选课学生情况，并可以登记成绩单；注册管理员使用该系统进行注册管理，包括维护教师信息、学生信息和课程信息等。
在每个学期的开始，学生可以获得该学期的课程目录表，课程目录表列出每门课程的所有信息，诸如基本信息、教师、开课系和选课条件等。
新学期开始前两周为选课注册时间，在此期间学生可以选课注册，并且允许改变或取消注册申请，开学两周后注册管理员负责关闭课程注册。每个学生可以选择不超过4门课程，同时指定2门侯选课程以备主选课程未选上。每门课程最多不能超过10人，最少不能低于3人，低于3人选课的课程将被取消。一旦学生的注册过程完毕，注册系统将有关信息提交收费系统以便学生付费。如果在实际注册过程中名额已满，系统将通知学生在提交课程表之前予以更改。
在学期结束时，学生可以存取系统查看电子成绩单。由于学生成绩属于敏感信息，系统必须提供必要的安全措施以防非法存取。
【用例图】
【时序图】
注释1：学生打算注册新的课程。
注释2：一张这学期可选择的课程列表。
注释3：显示一张为学生选课用的空白登记表。
在UML中，用例代表一个完整的功能，如与角色通信、进行计算或在系统内工作等。请简要说明用例具有哪些的特征，并指出用例图中(1)～(3)处表示的内容。
点击查看答案
数据流图3—4中缺少2条数据流，请直接在图中添加。
点击查看答案
数据流图3-5中缺少4条数据流，请直接在图中添加。
点击查看答案
对于说明中建立的基本表，是否允许同一读者从同一管理员处多次(两次和两次以上)借阅同一本书?为什么?
点击查看答案
【说明】
设有下列关于图书借阅系统的E—R图。图中矩形表示实体，圆表示属性，双圆表示关键字属性，菱形表示实体间的联系。假定已通过下列SQL语言建立了基本表：
  CREATE TABLE Readers
     (Rao CHAR(6) PRIMARY KEY,
     Rname CHAR(20) NOT NULL,
     Raddress CHAR(200),
     Rphone CHAR(15));
  CREATE TABLE Books
     (Brio CHAR(6) PRIMARY KEY,
     Rname CHAR(50) NOT NULL);
  CREATE TABLE Administrators
     (Ano CHAR(6) PRIMARY KEY,
     Aname CHAR(20) NOT NULL);
  CREATE TABLE Borrows
     (Rno CHAR(6) NOT NULL,
     Bno CHAR(15) NOT NULL,
     Ano CHAR(6) NOT NULL,
     Bdate DATE,
     Rdate DATE,
     PRIMARY KEY(Rno,Bno,Ano),
     FOREGIN KEY(Rno) REFERENCE Readers(Rno),
     FOREGIN KEY(Bno) REFERENCE Book(Bno)
     FOREGIN KEY(Ano) REFERENCE Administrators(Ano));
   CREATE TABLE Readers
     (Rao CHAR(6) PRIMARY KEY,
     Rname CHAR(20) NOT NULL,
     Raddress CHAR(200),
     Rphone CHAR(15));
  CREATE TABLE Books
     (Brio CHAR(6) PRIMARY KEY,
     Rname CHAR(50) NOT NULL);
  CREATE TABLE Administrators
     (Ano CHAR(6) PRIMARY KEY,
     Aname CHAR(20) NOT NULL);
  CREATE TABLE Borrows
     (Rno CHAR(6) NOT NULL,
     Bno CHAR(15) NOT NULL,
     Ano CHAR(6) NOT NULL,
     Bdate DATE,
     Rdate DATE,
     PRIMARY KEY(Rno,Bno,Ano),
     FOREGIN KEY(Rno) REFERENCE Readers(Rno),
     FOREGIN KEY(Bno) REFERENCE Book(Bno)
     FOREGIN KEY(Ano) REFERENCE Administrators(Ano));
为了答题的方便，图中的实体和属性同时给出了中英文两种名字，回答问题时只需写出英文名即可。
【系统E-R图】
填写下列SQL程序中的(1)～(6)，使它们分别完成相应的功能。
程序1：查没有借阅过编号为111111图书的所有读者名单。
SELECT Rno,Rname,address,phone
     FROM Readers
     WHERE Rno(1)
(SELECT(2)
           FROM Borrow
           WHERE Bno='llllll');程序2：统计在2005年1月1日借书的读者人数。
     SELECT(3)
     FROM Borrow
     WHERE(4);程序3：查借书证号为123456的读者所借过的所有图书。
     SELECT Bno,Bname
     FROM Books
     WHERE(5)
(SELECT *
         FROM Borrow
          WHERE(6)AND Rno='123456';
点击查看答案
【说明】
某医院收费系统的主要功能是收取病人门诊的各项费用。系统的收费功能分为3个方面：病历收费、挂号收费和根据处方单内容收取检查或药物费用。
1．病人初次来该医院看病，首先购买病历，记录病人基本情况。
2．病人看病前要挂号。根据病人的病历和门诊部门(内科、外科等)，系统提供相应的挂号单和处方单，并收取费用。
3．病人根据处方单进行进一步检查或取药前需交纳各项费用。系统首先根据病人基本情况检查处方单中病历号是否正确，记录合格的处方单，并提供收据。
4．所有收费都必须依据定价表中的定价来计算，且所有收费都必须写入收费记录中。

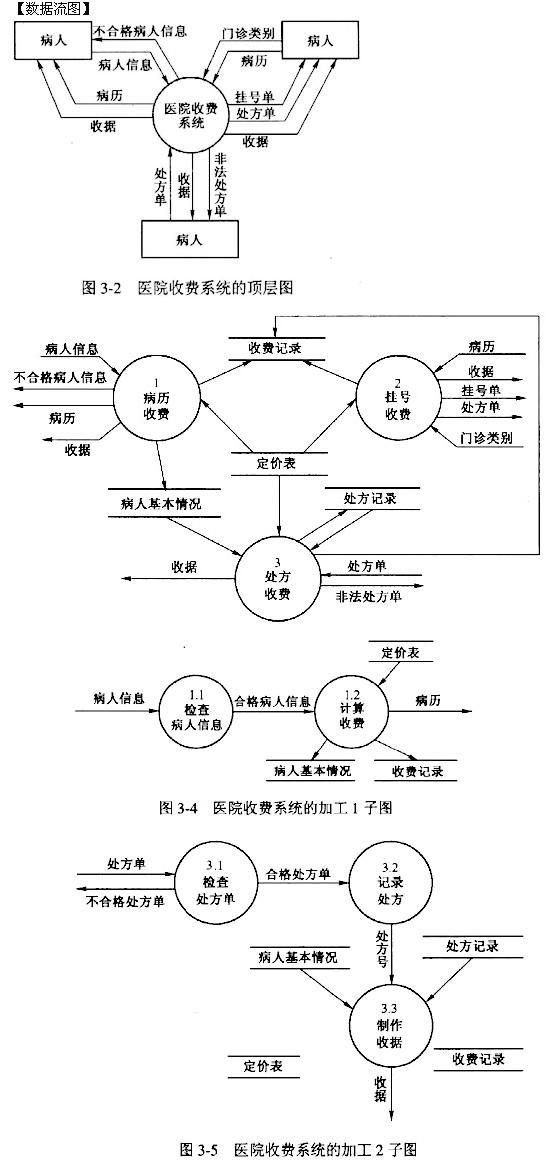

医院收费系统的顶层图如图3—2所示；医院收费系统的第0层D四图如图3—3所示。其中，加工1的细化图如图3—4所示，加工2的细化图如图3-5所示。
假定顶层图是正确的，“定价表”文件已由其他系统生成。
指出哪张图的哪些文件可以不必画出。
点击查看答案
