注册测绘师（测绘案例分析）模拟试卷10

简述导航电子地图外业数据成果质量检查验收的主要内容及成果提交。

根据××测绘及导航电子地图资质单位规定，导航电子地图上的高速公路和国道及周边信息每6个月更新一次，省级及以下道路及周边信息每1年更新一次，背景地图每1年更新一次。现需要对××地区导航地图进行全面更新，确定开展外业调查，对区域内家的道路、兴趣点及地名等进行采集并处理，以完成对该地区导航数据的更新，满足用户的需要。

导航电子地图数据的主要内容是什么?

简述导航电子地图外业道路网络信息采集的方法。

数字正射影像图质量检查的内容有哪些?

土地利用现状调查应准备哪些资料?

用框图表示土地利用现状分类调查的工作流程。

为了满足某市数字城市建设的需要，某市计划生产该地区的1：10000比例尺的数字正射影像图(DOM)。已完成了全部测区的航空摄影工作、区域网外业控制点的测设、解析空中三角测量和数字地面模型的生户等工作。 1．测区概况 测区为华北地区的一-个地级市，总面积约3500km²。全区包含平地和丘陵地两种地形，其中，绝大多数是平地，约占整个测区80％的面积，主要位于测区南部的大部分地区。 测区内有少量丘陵地区，主要集中在测区的北部，其面积约占整个测区面积的20％；测区内海拔平地低点为24m，丘陵地最高海拔352m。 测区内建成区面积约为350km²，主要分布在平坦地区，建成区内以多层建筑楼房为主，房屋密集；其农村居民地以一、二层建筑为主。 2．主要技术依据 (1)《基础地理信息数字产品1：10000 1：50000生产技术规程第3部分：数字正射影像图(DOM)》(CH／T1015．3-2007)。 (2)《基础地理信息教字产品1：10000 1：50000数字正射影像图》(CH／T 1009-2001)。 (3)《基础地理信息数字产品1：10000 1：50000生产技术规程第1部分：数字线划图(DLG)》(C}t／T、1015．1-2007)。 (4)《数字测绘成果质量要求》(GB／T 17941-2008)。 (5)《数字测绘成果质量检查与验收》(GB／T 183 16-2008)。 (6)平面系统采用1980西安坐标系。 (7)高程系统采用1985国家高程基准。 3．航空摄影资料 航空摄影采用传统的航空摄影方式，航摄比例尺为1：20000，航摄仪型号为RC-30。像幅为23cm×23cm，航摄仪焦距为152mm，影像扫描分辨率为0．02mm，像片类型为真彩色。 航摄总面积为3500km²，测区共布设17条航线，每条航线44张航片，测区航片总数为748张，航片的航向重叠65％，旁向重叠35％，东西向飞行。 4．其他资料情况 整个测区的解析空中三角测量、数字地面高程模型采集的工作已全部完成，其成果质量符合规范和技术设计的要求，并已全部通过质检部门的检查验收，同意移交给下一工序使用。

用框图表示数字正射影像图的工作流程。

试述数据采集的基本原则。

建筑物主体工程日周期摆动测量有哪些方法?

超高层建筑物：垂直度控制形式主要是内控制，请简述内控制实施步骤。

建筑物施工放样应具备哪些资料?

DEM数据生产应提交哪些成果?

××新城3号地块1号楼，包括地下2层、主体32层，建筑总高度101．60m，地下2层面积3012m²，地上32层面积46080m²，总建筑面积约49092m²。结构形式为高层剪力墙、框架结构。±0．00标高相当于黄海高程标高26．5m。 ××建筑工程有限公司通过竞标获得该项目的建设权，为了保证工程的质量，业主方委托某甲级测绘单位对该项目进行第三方检测。 检测工作内容检测工作内容包括平面控制网建立、建筑物施工放样测量、工程高程控制测量、建筑物垂直度控制(内控制)、建筑物主体工程沉降监测、建筑物主体工程日周期摆动。

简述建筑物高程控制测量的规定。

试述DEM的质量检查。

完成以上附合导线的内业计算。

为满足经济建设对基础测绘资料的需求，完善基础地理信息库，某市准备生产该地区1：10000比例尺的数字地面高程模型(DEM)。现已完成了前期的准备工作，包括全部测区的航空摄影、区域网外业控制点的测设和解析空中三角测量(空三加密)等工作。 1．测区自然地理概况 测区位于华北地区的一个地级城市，总面积约4500km²。测区为平地和丘陵两种地形，测区内海拔平均低点为20m，最高海拔230m。 2．主要技术依据 (1)《基础地理信息故字产品1：10000 1：50000生产技术规程第2部分：数字高程模型(DEM)》(CH／T1015．2-2007)。 (2)《基础地理信息数字产品1：10000 1：50000数字高程模型》(CH／T1008—2001)。 (3)《基础地理信息数字产品1：10000 1：50000生产技术规程第1部分：数字线划图(DLG)》(CH／T1015．1-2007)。 (4)《数字测绘成果质量要求》(GB／T 17941—2008)。 (5)《数字测绘成果贡量检查与验收》(GB／T18316-2008)。 (6)平面系统采用1980西安坐标系。 (7)高程系统采用1985国家高程基准。 3．航空摄影资料 航空摄影采用传统的航空摄影方式，航摄比例尺1：10000，航摄像机型号为RC-30。像幅为23cm×23cm，航摄仪焦趴152mm，影像扫描分辨率0．02mm，像片类型为彩色片。 航摄总面积为4500km²，测区共布设34条航线，每条航线112张航片，测区航片总数为3808张，东西向飞行，航片的航向重叠65％，旁向重叠35％。 航空摄影成果已通过质检部门的检查验收，其飞行质量和影像质量均满足规范和设计要求。 4．其他资料情况 (1)区域网外业像户控制点测量成果情况。 整个测区的区域网外业控制点的布设和测量工作已全部完成，分别按平地和丘陵地区布设方案实施，其基本情况如下：①平坦地区航线按每4条基线在其周边布设6个平高点；②丘陵地区航线按每4条基线在其周边布设8个平高点；③区域网外业像片控制点的精度和成果质量均符合规范和技术设计的要求，质检部已同意将该成果移交给解析空中三角测量和立体图工序使用。 (2)解析空中三角测量成果基本情况： 整个测区的解析空中三角测量的工作已全部完成，其成果质量符合规范和技术设计的要求，并已全部通过质检部门的检查验收，同意移交给下一工序使用。

DEM数据采集的方法主要有哪些？

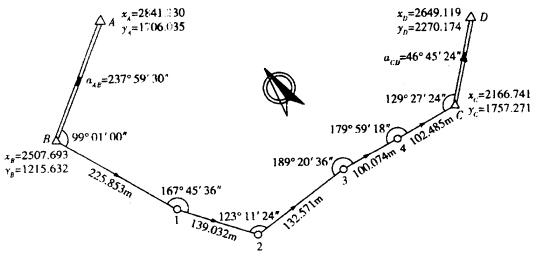

某测绘单位承担了某机械厂1：500数字地形图测绘项目，厂区面积1．5km²。项目要求严格执行国家有关技术标准，主要包括《1：500 1：1000 1：2000外业数字测图技术规范》(HGB／T 14912-2005)、《国家基本比例尺地图图式第1部分：1：500 1：1000 1：2000地形图图式》(GB／T 20257．1-2007)，地形图图幅按地形分幅，规格为50cm×50cm。根据厂区的情况。布设了一附合导线进行图根控制测量，如下图所示：

附合导线有哪几个检核条件?

计算该网的总基线数、必要基线数、独立基线数和多余基线数。

简述技术设计的目的和步骤。
